AWG（American wire gauge）美國線規，是一種區分導線直徑的標準，又被稱為Brown & Sharpe線規。這種標準化線規系統于1857年起在美國開始使用。tGM卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

AWG前面的數值（如24AWG、26AWG）表示導線形成Zui后直徑前所要經過的孔的數量，數值越大，導線經過的孔就越多，導線的直徑也就越小。tGM卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

粗導線具有更好的物理強度和更低的電阻，但是導線越粗，制作電纜需要的銅就越多，這會導致電纜更沉、更難以安裝、價格也更貴。電纜設計的挑戰在于使用盡可能小直徑的導線（減小成本和安裝復雜性），而同時保證在必要電壓和頻率之下實現導線的Zui大容量。tGM卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

英國和美國使用線號表示法。線號又稱線規(wire gauge)， 按0、 1、 2、 3……數碼順序表示， 數碼越大， 線材越細。tGM卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

300年前， 軋制和擠壓尚未誕生， 還是用鍛造制備線坯， 當年的測量工具也很粗糙， 在這情況下以拉制的次數作為線材粗細的標志。每拉一次增加一號， 線坯則為0號。因為有眾多作坊， 其工藝又各不相同， 于是出現了眾多的線號標準。這在貿易和交流中當然是很不方便的， 但又沒有“秦始皇”給他們統一度量。經過300年的淘汰， 兼并和變遷， 有的國家就改為直徑計量， 但英國和美國， 線號表示法沿用至今。現今常使用的是美國線規(AWG)，伯明翰線規(BWG)和英國標準線規(SWG)。tGM卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

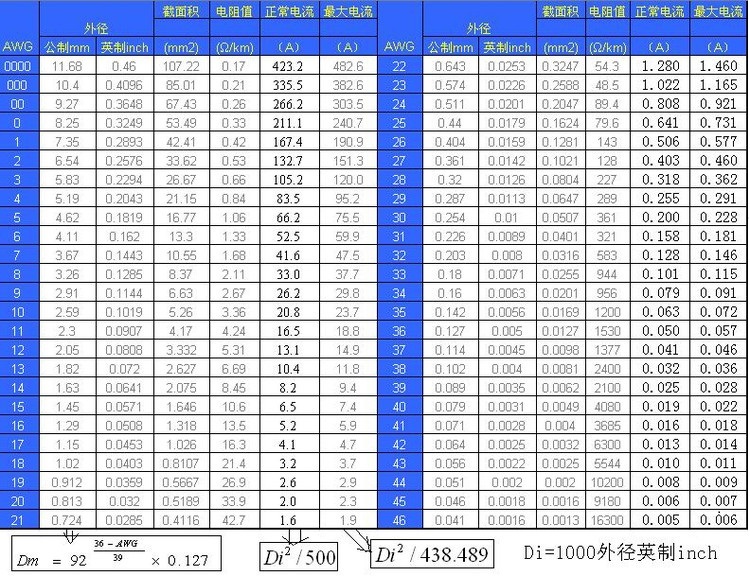

AWG美國線規線規換算表tGM卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

AWG美國線規線規換算表tGM卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

• 問

  5000萬次和1000萬次拖鏈電纜哪個好？

  答

  數值上，5000萬的確大于1000萬，但5000萬次卻不一定大于1000萬次，“次”表示拖鏈電纜進行來回往復運動的一個動態運行過程，5000萬次和1000萬次中的“次”表面相同，實際上可能大相徑庭。因此，5000萬次和1000萬次拖鏈電纜也不能進行比較。
