拖鏈的安裝方式一般有水平架空安裝、側向安裝、垂直立式安裝、垂直吊式安裝等，根據機械上的線纜位置選擇拖鏈的安裝方向。z6v卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

拖鏈走線，也被稱為電纜走線或電纜布線，主要是指在機械設備中，電纜通過拖鏈進行布線的過程。在這個過程中，有以下幾個主要的要求：z6v卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

1、必須注意電纜的最小允許彎曲半徑、行程、最大移動速度以及頻率，按照設計之初的規定值進行安裝使用。電纜的彎曲半徑要保持在電纜外徑的6倍以上。z6v卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

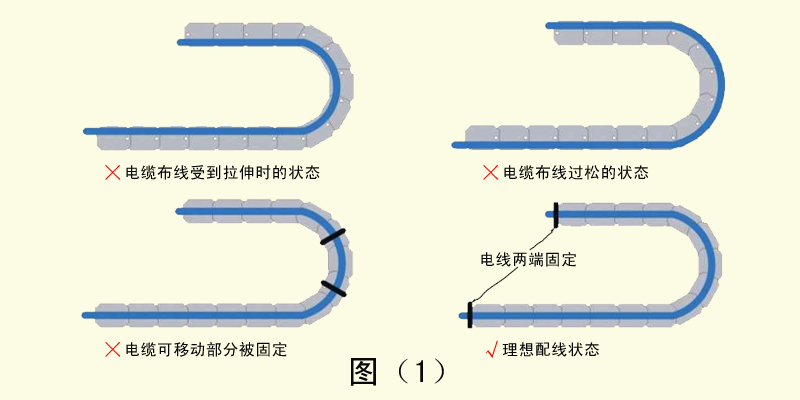

2、如果電纜在布線時愛到張力拉伸，會與拖鏈內壁產生摩擦導致護套磨損。反之如果布線過于松散，同樣會與拖鏈的內壁產生摩擦造成護套磨損，并且容易與其他電纜產生纏繞現象。電纜的布線長度應設定在剛好能通過拖鏈的中心線宜。電纜的移動部分如果被固定，會導致彎曲應力無法被分散和吸收，會在固定位置造成應力集中。電纜的固定部分應設置在拖鏈的兩端。如圖（1）z6v卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

z6v卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

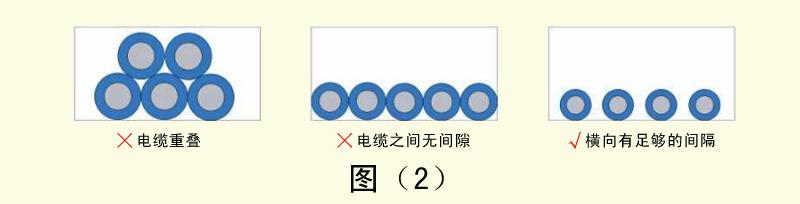

3、為防止同時布線的電纜之間相互干擾，在拖鏈內實施水平布線時，要選擇具有足以保證電纜間距的拖鏈。如圖（2）z6v卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

z6v卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

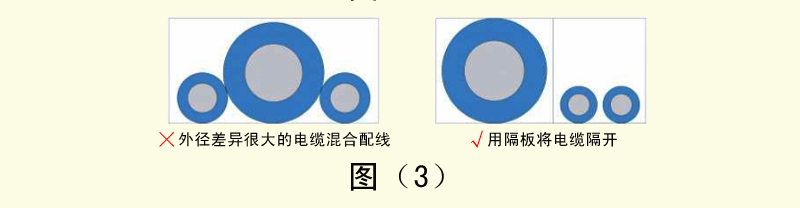

4、外徑差異很大的電纜如果混合配線，容易導致細線被粗線壓迫，造成細線容易斷線。這時需要用隔板將電纜隔開。如圖（3）z6v卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

z6v卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

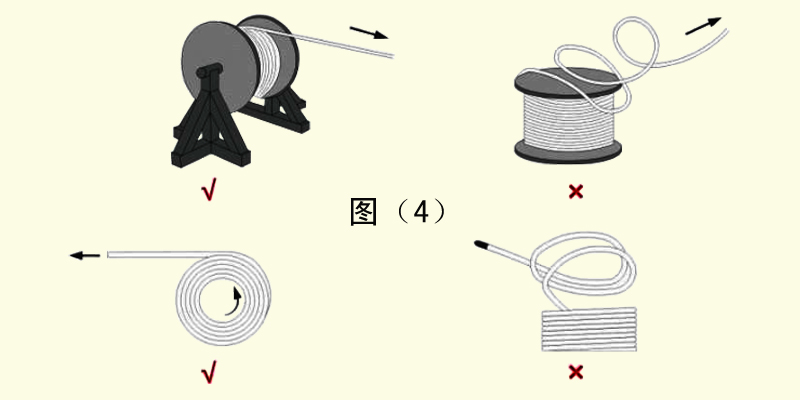

5、拖鏈電纜在敷設中不能扭曲，即不可直接從電纜卷筒或電纜盤上拉出，而應旋轉短筒或者電纜盤將電纜展開。如圖（4）z6v卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

z6v卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

6、拖鏈中的兩端都必須安裝電纜固定件。拖鏈固定點不能移動。從移動端端點到固定端的距離盡可能大一些，對于PVC+PVC等材質低端拖鏈線，兩點的距離至少要達到20倍的電纜直徑，而對于TPE+TPU等材質的高端拖鏈線，兩點的距離至少要達到10倍的電纜直徑。z6v卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

7、如果拖鏈折斷，則其電纜也需要更換，因為在折斷過程中，對電纜的過度拉伸造成的損壞是無法避免的。z6v卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

以上就是拖鏈走線的主要要求，這些要求都是為了保證電纜在拖鏈內的正常運行，避免電纜損壞，同時保證設備的正常工作。z6v卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

• 問

  RVV是高柔線嗎？

  答

  RVV不是高柔線。高柔線，在電纜行業內通常指的是具有高度柔韌性和耐磨性的電纜，而不是單純地追求柔軟。RVV電纜，全稱為銅芯聚氯乙烯絕緣聚氯乙烯護套軟電纜，是一種常見的電纜類型。RVV電纜具有較好的柔軟性，可稱其為柔性電纜，但并不符合高柔線的要求。
